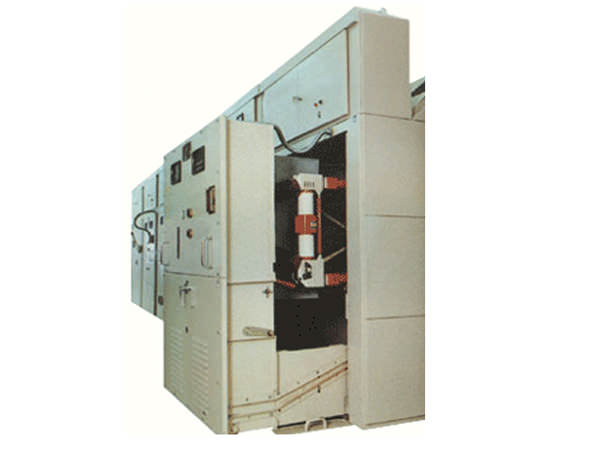

KYNI0-40.5金属凯装移开式开关设备

产品概述：

KYNI0-40.5型金属铠装移开式开关设备（以下简称开关柜），是我公司研制的适合国情的产品。广泛适用于三相交流50Hz，额定电压40. 5kV的单母线及母线分段的电力系统，作为发电厂、变电所及工矿企业的配电室接受分配电能之用。并对电路具有控制、保护和监测等功能。开关柜除广泛用于一般电力系统外，还可使用于具有频繁操作的电力线路中。

柜架按金属封闭铠装式结构而设计，其柜体采用优质钢板焊接而成，外壳防护等级为IP3x；开关柜为单面不靠墙安装。柜内配有性能优良的SF6或真空断路器，大大减少停电检修时间和次数。主回路采用热缩套管绝缘母线，相间及连接头配有用阻燃材料注塑而成的绝缘套，进线及柜间隔板装有环氧树脂绝缘套管，触头盒与电流互感器合为一体，保证开关柜具有良好的绝缘特性和缩小体种手车具有轻便的推进机构及可靠的导向定位装置，确保同类手车具有良好的互换性；柜内设有可靠的“五防”机械联锁装置，确保设备操作运行安全可靠。开关柜除附合GB3906国标外，还满足IEC-298国际标准的要求。

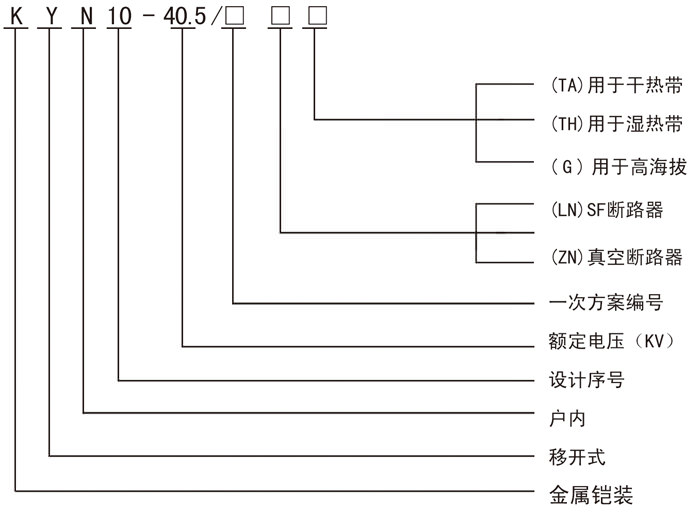

型号含义：

使用环境条件：

1、正常使用环境条件：

☆ 海拔高度不超过：1000m：

☆ 地震烈度不超过：8度；

☆ 环境温度：上限温度：+40。C;下限温度：-25℃；

☆ 相对湿度：日平均相对湿度95%以下；月平均相对湿度90%以下；

☆ 开关设备安装在户内没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈振动的场所；

2、特殊使用环境条件：

当开关柜安装在海拔高度大于1000m的地区时，必须与厂家商定制造技术。当环境温度升高超过规定时，必须在柜内进行强迫通风，以提高母线的载流量。当开关柜运行于有凝露危险的环境中时，必须安装加热器。

3、开关柜的调整：

开关柜出厂时对其各功能单元均已严格调整，但设备在运输和安装过程中，难免使某些紧固件松脱或微小变形，都会影响其性能，故开关柜在基础安装后，必须对各功能单元进行必要的调整。

4、一次隔离触头：

a、一次隔离触头行程、超程和接触深度要求如图。

当手车推入试验位置后一次隔离动触头和静触头之间的绝缘距离为200mm，推入工作位置后动触头超程应有2-3mm，动静触头接触深度为≥12mm。

b、按图检查一次隔离动静触头同轴度要求。

当手车处于工作位置时，为了保证一次隔离动静触头接触良好，应尽可能调整其同轴庋。首先应调整相距360±0.5，如仍达不到要求时要调整螺栓。同轴度是否满意，建议在静触头外表面涂黄油或白粉，观看接触后的印记是否均匀对称来判断。

c、一次隔离动静触头接触前后，要求其弹簧片不得有明显的变形和松脱，如有异常及时更换。

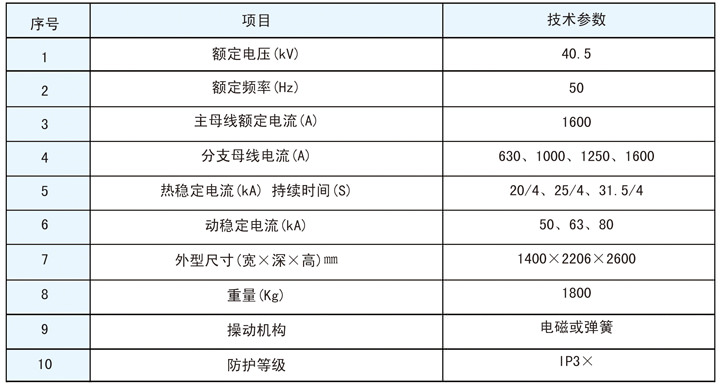

技术参数：
