MNS低压抽出开关柜

产品概述：

MNS是一种模数化、多功能的低压抽出开关配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的配电和电动机控制系统。MNS采用的柜体结构具有高度的灵活性。根据客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。如：馈电回路与电动机控制回路可混装在一起。MNS是一种全系列的低压开关柜，可以满足用户全方位的需求。适用于5000A以下的低压系统。MNS可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

本电气产品符合GB7251. 1-2005《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》、IEC60493标准及Q/HD. J5090-2007《MNS系列低压交流配电柜企业标准》中技术要求

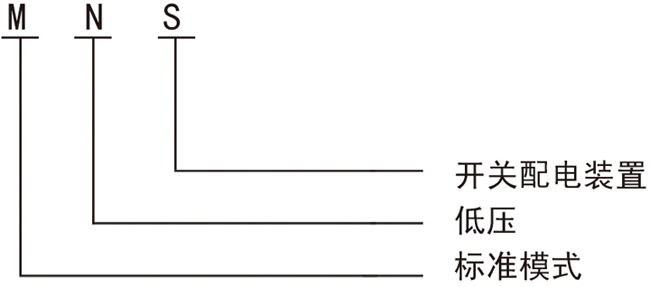

型号含义：

使用环境条件：

☆ 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+3℃

☆ 本装置适应以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达不超过50%，在较低温度时允许有较高的相对温度，例+20℃时为90%，但应考虑至温度变化，有可能会偶然产生凝露。海拔高度不超过2000m。

☆ 大气条件：空气清洁，相对湿度在最高温度为+40℃+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在以上条件下应能正常工作。

☆ 如果上述使用条件不能满足时，应由用户和制造厂协商解决。当本装置使用于海上石油钻采台和核电站时，应另行签订技术协议。

技术参数：

☆ 机械数据：

☆ 水平母线：

☆ 垂直母线：

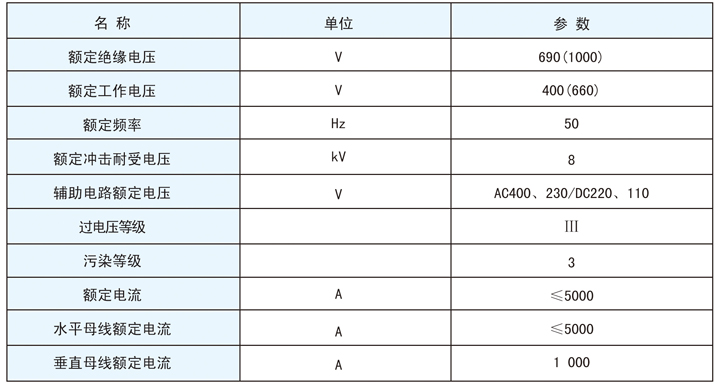

☆ 电气数据：

注：1、防护等级为IP54的柜体，其最小深度为728。

2、为了方便水平母线的敷设，同一排列的系统，柜体深度应统一。如果不统一，则应在每个连接处加一台400宽的母线转接柜。有母线桥或母线槽进、出线的柜体，其深度应≥800。特殊要求的产品可向制造厂咨询。
